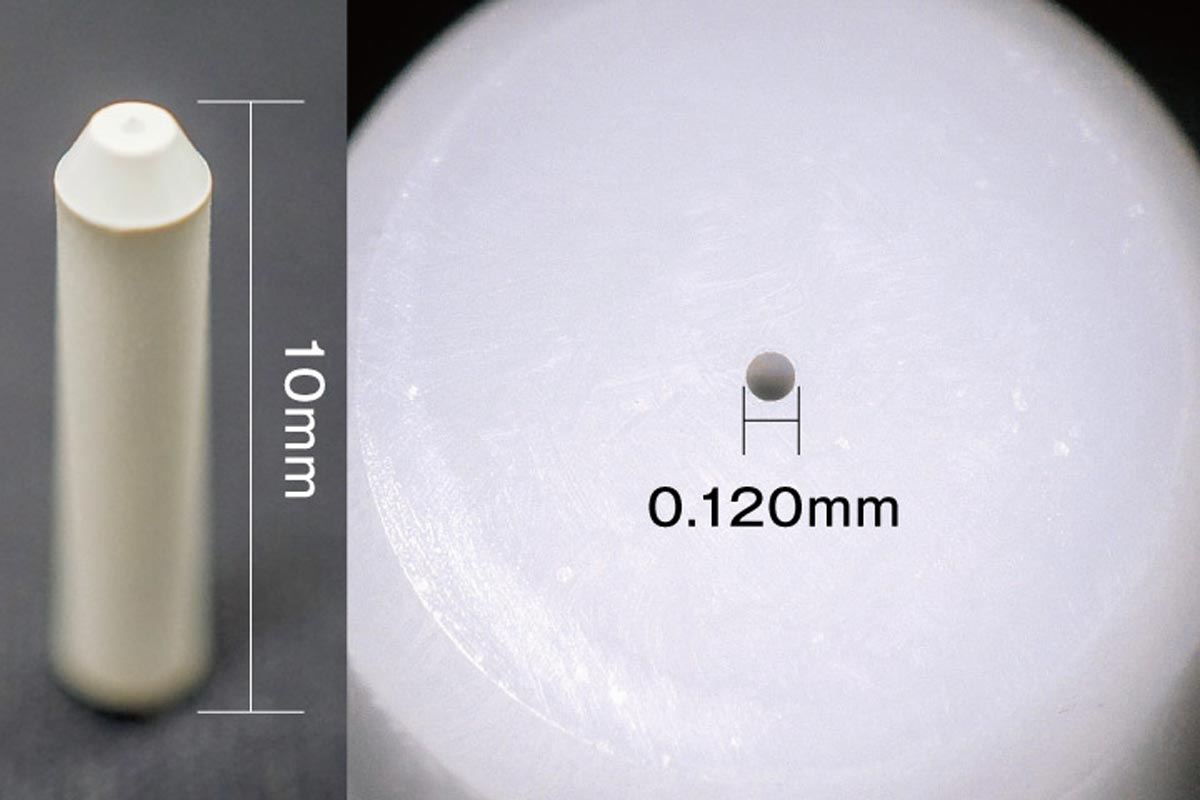

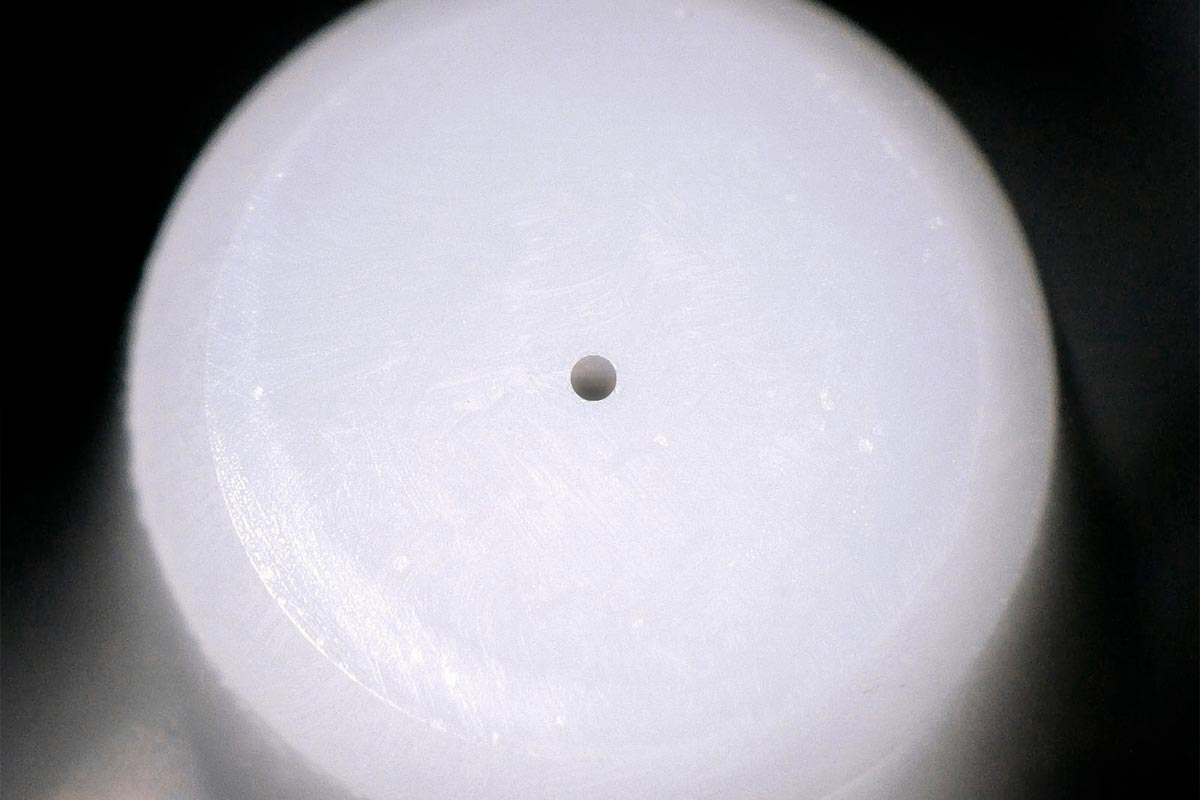

光ファイバーケーブル用コネクタとして使用される精密部品です。製品外形はφ6mm、中央部には直径Φ0.12mmという極めて微細な孔形状があります。

本製品では、射出成形によって、上述の微細穴形状を実現しています。材質にはセラミックスを採用しており、一般的な樹脂材料と比較して成形難易度が高い特殊素材となりますが、当社の成形ノウハウを活かし、安定した品質での生産を可能にしています。

微細穴の成形にあたっては、コアピンを金型内に差し込んで成形を行いますが、ピン先端は非常に細く、成形条件や金型精度が不十分な場合には折損のリスクがあります。そのため、金型精度の管理、および成形条件を最適化することで、コアピンへの負荷を抑えながら高精度な孔形状を実現しています。

その結果、Φ0.12mmの微細穴形状であっても、同芯度30μm、曲がり20μm以下といった精度を確保しています。
